松下協議光柵尺/圓光柵

簡要描述：松下協議光柵尺/圓光柵

產品型號：PA50D100大連榕樹
廠商性質：經銷商
更新時間：2025-06-22
訪問量：115

產品咨詢聯系我們

詳情介紹

松下協議光柵尺/圓光柵——真正的絕對式圓光柵

真正的絕對式單碼道圓光柵。

具有良好的抗污能力，可抵御輕度

灰塵、劃痕和油漬的污染。

18bit、23bit和26bit的分辨率可供

選擇。

讀數頭正反向均可讀取，計數方向由柵尺方向決定。

安裝公差寬松，安裝簡單快捷。

松下協議光柵尺/圓光柵特點

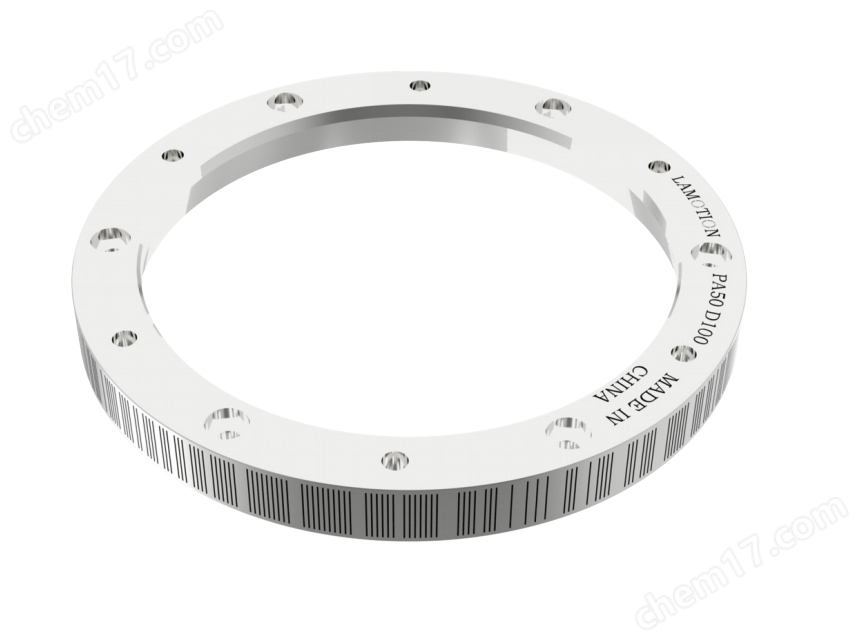

PA圓光柵是一種不銹鋼光柵，外圈表面刻蝕真正的單碼道絕對位置編碼。

由ABS系列絕對式讀數頭讀取數據，具有良好的抗污能力，可抵御輕度灰塵、劃痕和油漬的污染。

PA圓光柵具有優異的精度，分辨率達0.019角秒，適合高精度應用場合。

50 µm標稱柵距確保優異的運動控制性能。

PA圓光柵體積薄、內徑大、易于集成、低質量、低轉動慣量等特性使它應用場合非常廣泛。

$0B9]T~4RKH_1QU{}`VI3RKG.png$

PA系列絕對式圓光柵兼容的讀數頭

ABS系列絕對式讀數頭。

工作條件、分辨率

松下協議光柵尺/圓光柵

PA系列絕對式圓光柵安裝圖

尺寸、精度、速度

松下協議光柵尺/圓光柵

PA系列絕對式圓光柵安裝方式

ABS讀數頭安裝尺寸圖

適配PA圓光柵

所有尺寸單位是毫米mm

ABS讀數頭接口信號含義

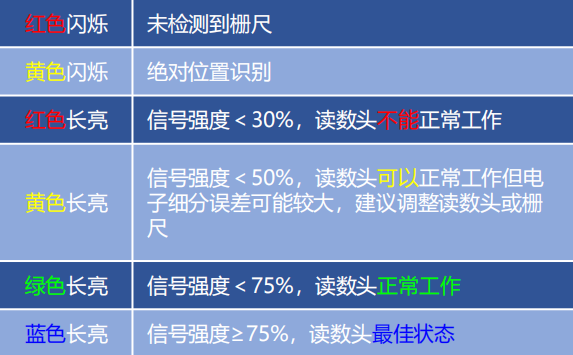

系統指示燈

ABS讀數頭內置多色指示燈，指示當前讀數頭狀態、信號強度，輔助讀數頭安裝。

松下協議光柵尺/圓光柵

相關產品信息

ABS系列讀數頭 ABS讀數頭采用LAMOTION優良的成像檢測技術、單碼道位置識別技術、自動增益控制技術、編碼冗余檢測技術等，實現高可靠性絕對式測量。

光學系統具有良好的抗污能力，位置冗余檢測使錯誤的風險降低，錯誤檢測機制可確保在無法檢測出位置時始終提示錯誤標記。訂貨信息見下頁。

松下協議光柵尺/圓光柵

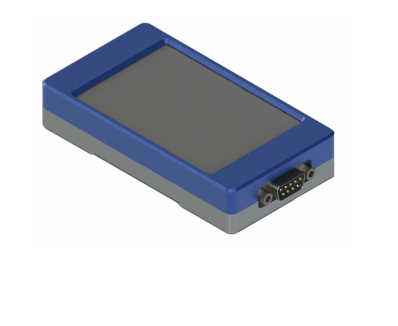

ASU零點配置工具

可以通過零點配置工具上的屏幕，直觀顯示當前位置、分辨率、零點、狀態指示等數據；可以通過觸摸屏自動或手動重新配置ABS讀數頭的零點位置、計數方向，方便用戶現場使用。

詳細信息參見文檔“ASU零點配置工具"。

松下協議光柵尺/圓光柵

ALZ不銹鋼柵尺

ALZ高精度不銹鋼柵尺采用高精度、超硬高彈且抗腐蝕的特種基材，基材優秀的機械和化學特性保證了其長期使用的穩定可靠；ALZ高精度不銹鋼柵尺使用優良的刻線工藝，可實現50微米間距柵線的精細刻劃并保證小于40納米的刻線誤差，尺身自帶背膠，利用貼尺工具可以實現快速安裝。

詳細信息參見文檔“ABS系列絕對式讀數頭"。
